Els recobriments proporcionen a un cable elèctric proteccions elèctriques o mecàniques. Els més importants són:…
Elements de cablejat en un armari elèctric
En un mateix armari elèctric poden conviure diversos tipus de cables en funció de la seva aplicació: cables de connexió, potència, apantallats, etc. Els cables permeten unir els aparells elèctrics de l’interior de l’armari i els de l’exterior.
REGLETER
És la part del quadre on es troben les regletes o borns de connexions. Es fixen en perfils normalitzats amb pestanyes tipus clip. La connexió dels cables és lateral i la seva fixació es realitza des de la part superior amb els cargols de fixació.
El cargolat de topalls de fixació en els extrems evita el desplaçament lateral dels elements del regleter.
L’elecció del color del cable es fa en funció del conductor: blau per al neutre, i groc-verd per al conductor de protecció.
MARCAT DE CABLES
El marcatge de cables permet identificar cada conductor respecte al pla de muntatge. Això facilita la construcció i el posterior manteniment del quadre.
La senyalització es pot fer de forma alfabètica, numèrica o alfanumèrica. Per al marcatge s’utilitzen etiquetes o brides d’identificació.
FINALITZACIÓ DE CABLES
Els conductors, a més d’estar identificats per etiquetes, han de tenir una bona terminació que eviti les desconnexions o falsos contactes. Per això s’utilitzen casquets (o punteres), terminals de trau, de forquilla, de pin afilat, de làmina o maniguets d’entroncament.
FIXACIÓ DEL CABLEJAT
La correcta organització dels cables és fonamental per al seu òptim funcionament i possibles operacions de manteniment. En els quadres en els quals coexisteixin circuits de maniobra i força, es canalitzaran independentment.
LA IMPORTÀNCIA D’UN BON CABLEJAT
Un cablejat inadequat pot generar situacions de perill per a l’operari, a més d’avaries inesperades per escalfament o falsos contactes.

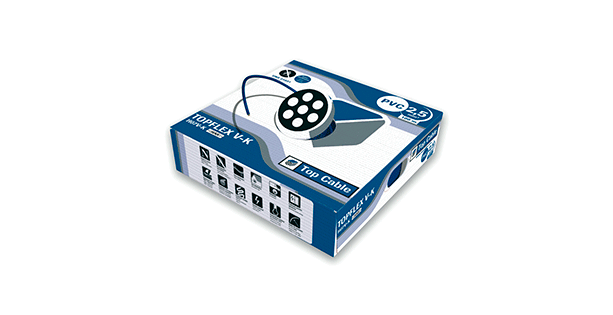

CABLES HABITUALS EN UN ARMARI ELÈCTRIC
Alguns dels cables més habituals dins d’un armari elèctric són:
ENTRADA DE CABLES A L’ARMARI ELÈCTRIC
L’entrada de cables a l’armari es pot fer per safates metàl·liques i / o per tubs. En ambdós casos es separaran els cables de potència dels cables de comandament que procedeixen dels sensors.
