Los componentes de un cuadro eléctrico

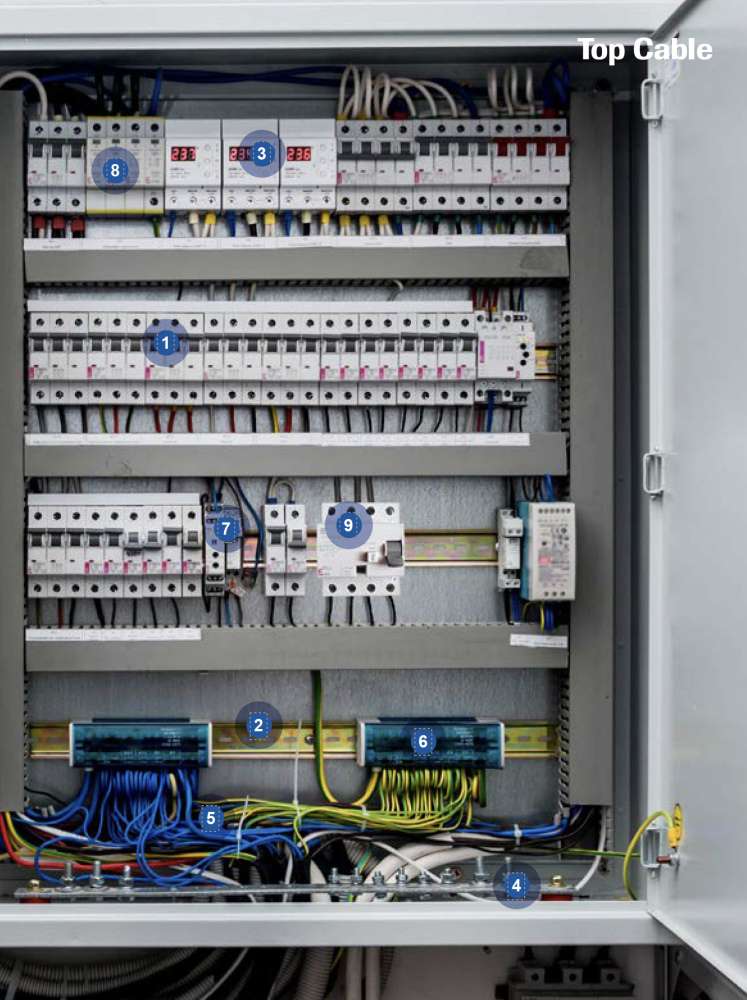

Un buen conocimiento de todos los componentes de un cuadro eléctrico es esencial para cualquier profesional del sector. Un cuadro eléctrico, también conocido como cuadro de disyuntores o cuadro de distribución, es una pieza clave para la distribución de la energía eléctrica por todo un edificio. En este post, queremos desglosar todos estos componentes y definir cada una de sus funciones. Para ello, hemos diferenciado entre 9 componentes distintos de un cuadro eléctrico.
1) DISYUNTORES ELÉCTRICOS
Los disyuntores eléctricos son los dispositivos de protección que se ven en varias filas. Cada disyuntor controla y protege un circuito específico. En caso de sobrecarga o cortocircuito, el disyuntor se dispara para cortar el suministro eléctrico y evitar daños o incendios. Son una pieza clave para garantizar la seguridad de la instalación.
2) RAÍLES DIN
Los carriles metálicos horizontales sobre los que se montan los disyuntores son raíles DIN. Su función entre los componentes de un cuadro eléctrico es facilitar la instalación y organización de los dispositivos modulares dentro del cuadro. Evitan cruces entre cables o situaciones que puedan afectar al correcto funcionamiento de la instalación.
3) MEDIDORES DE TENSIÓN
En la parte superior del panel hay tres medidores digitales que muestran la tensión de cada fase del sistema eléctrico. Estos medidores proporcionan control y garantía de que el sistema funciona dentro de los rangos de tensión adecuados. Así se minimiza la posibilidad de que una subida de tensión afecte al sistema eléctrico.
4) BARRA DE NEUTRO Y TIERRA
Son otro componente de un cuadro eléctrico básico para la seguridad de la instalación. Son barras de conexión, normalmente situadas en los laterales y normalmente visibles como hileras de terminales, que se utilizan para conectar los dos conductores, neutro y tierra. Estas barras garantizan una conexión segura y ordenada de los cables de retorno y de seguridad.
5) CABLEADO
El cableado es la base para poder transmitir energía y cumplir la función principal de un cuadro eléctrico. Los cables de colores de la parte inferior del cuadro, que están conectados a los interruptores, representan las distintas fases, el neutro y la tierra (verde o amarillo-verde). La coloración facilita la identificación de cada tipo de conductor.
6) MÓDULOS TERMINALES
Los módulos de la parte inferior con diferentes conexiones de cables son bloques de terminales que permiten la conexión ordenada y segura de varios cables. Esto facilita la distribución segura de energía a diferentes circuitos.
7) RELÉS Y TEMPORIZADORES
Los relés y temporizadores situados en los módulos derechos del panel permiten controlar el tiempo de funcionamiento de los circuitos y automatizar determinadas funciones. Puede tratarse de circuitos de control industrial, sistemas de seguridad, alarmas antirrobo y sistemas automatizados de control de la iluminación.
8) ARRESTADOR
Dispositivo que protege los equipos eléctricos y electrónicos de los picos de tensión transitorios. Estas sobretensiones pueden estar causadas por rayos, fallos de la red eléctrica o el encendido y apagado de grandes cargas inductivas.
9) DIFERENCIALES
Forman parte de los dispositivos de seguridad obligatorios, impuestos por la norma NFC 15-100 en cada cuadro eléctrico, para proteger a las personas contra todos los fallos eléctricos que puedan producirse a partir de tierra. A diferencia del disyuntor, no protege los equipos, no detecta sobrecargas ni cortocircuitos.
