Classificació de les influències externes en un cable

Classificació de les influències externes en un cable segons la norma espanyola UNE 20.463-3 que fa referència a la norma HD 384.3 S2.

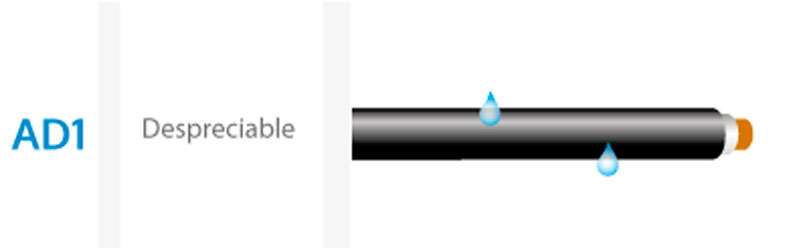

AD1:

La probabilitat de presència d’aigua és menyspreable.

Localització en la qual les parets generalment no mostren traces d’aigua, pero pot aparèixer en petits períodes, per exemple, en forma de vapor i que s’asseca ràpidament gràcies a una bona ventilació.

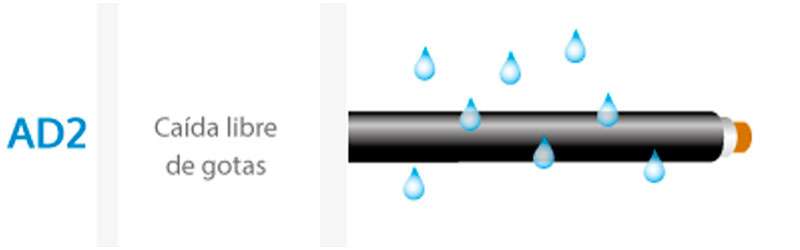

AD2:

Possibilitat de caiguda vertical de gotes d’aigua.

Localització en què el vapor d’aigua es condensa ocasionalment en forma de gotes d’aigua o quan el vapor apareix ocasionalment.

Cable Top Cable AD2: TOXFREE ZH ES05Z1-K & H07Z1-K (AS)

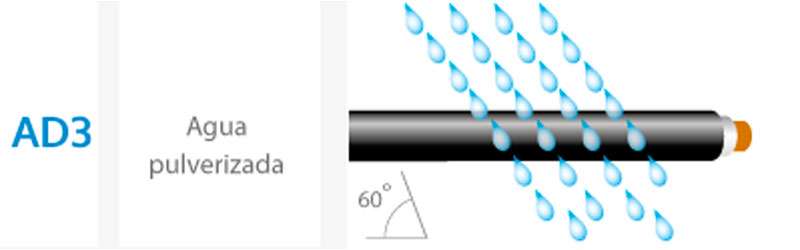

AD3:

Possibilitat de caiguda d’aigua polvoritzada en un angle superior a 60º amb la vertical.

Localització en què apareix vapor d’aigua en forma de pel·lícula contínua sobre les parets i/o sòls.

Cable Top Cable AD3: TOPFLEX MS TRI-RATED

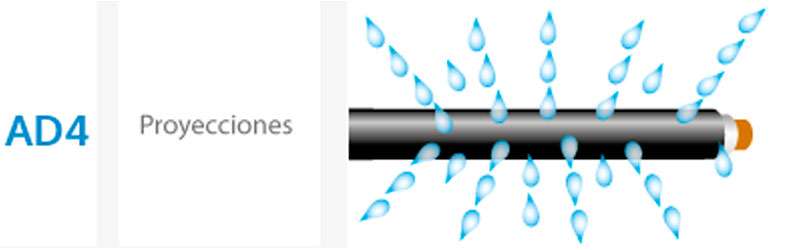

AD4:

Possibilitat de dolls d’aigua en totes les direccions.

Localització on l’equip pot estar subjecte a projeccions d’aigua; s’aplica per exemple, a certes lluminàries o armaris instal·lats a l’exterior.

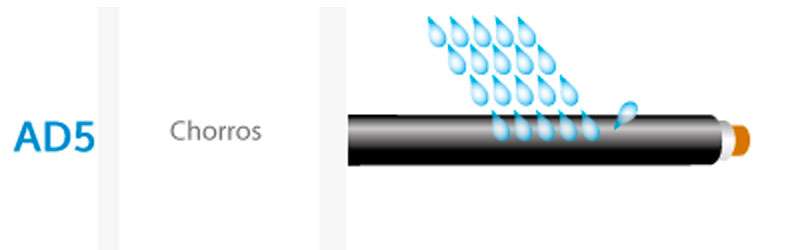

AD5:

Possibilitat de dolls d’aigua en qualsevol direcció.

Localització on les mànegues són usades regularment (patis, rentats de cotxes).

Cable Top Cable AD5: SCREENFLEX 110 LiYCY

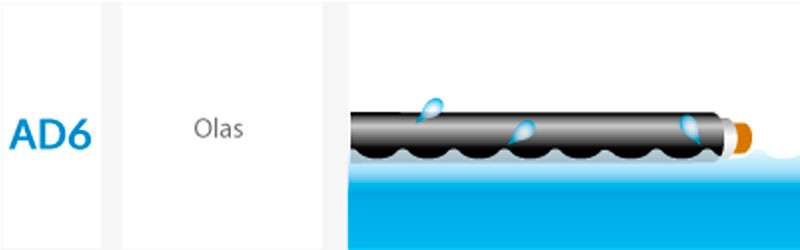

AD6:

Possibilitat d’onades d’aigua.

Localitzacions situades vora el mar, com ara molls, platges, etc.

Cable Top Cable AD6: TOPFLAT H07VVH6-F.

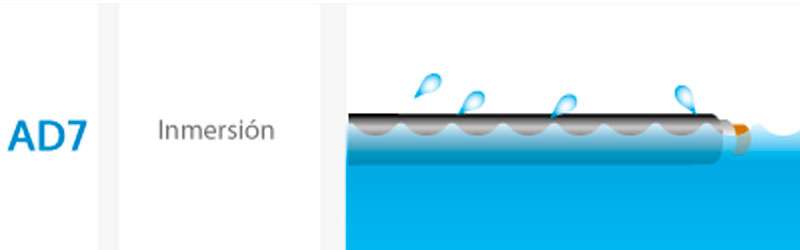

AD7:

Possibilitat d’inundació intermitent, parcial o total per aigua.

Localitzacions susceptibles de ser inundades i/o on l’aigua pot arribar a un màxim de 150 mm sobre el punt més elevat de l’equip, la part més baixa de l’equip pot estar a més d’un metre per sota de la superfície de l’aigua.

Cable Top Cable AD7: POWERHARD F RVFV-K & VVFV-K.

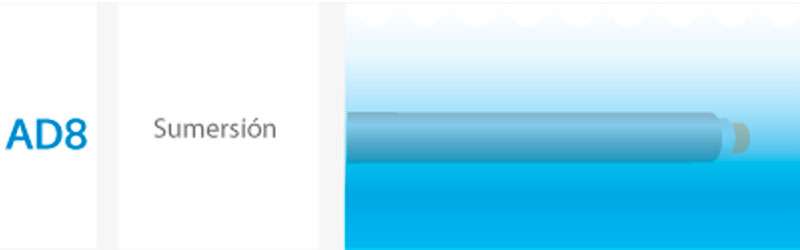

AD8:

Possibilitat d’inundació d’aigua de forma permanent i total.

Localitzacions com ara piscines, on l’equip elèctric està totalment recobert d’aigua i permanentment sotmès a una pressió superior a 1 bar.
