Instal·lació d’un cable de manera segura

El primer pas per poder garantir la instal·lació d’un cable de manera segura és que ho faci un instal·lador qualificat i autoritzat, amb els coneixements òptims per realitzar la feina. Tenint la qualificació pertinent, és responsabilitat de l’instal·lador conèixer les normatives vigents de cada territori en el que es dur a terme la instal·lació d’un cable. Una persona qualificada tindrà coneixements per poder fer una correcta selecció prèvia del cable minimitzant així els riscos d’un mal funcionament.

TRAÇAT DE LA INSTAL·LCIÓ D’UN CABLE

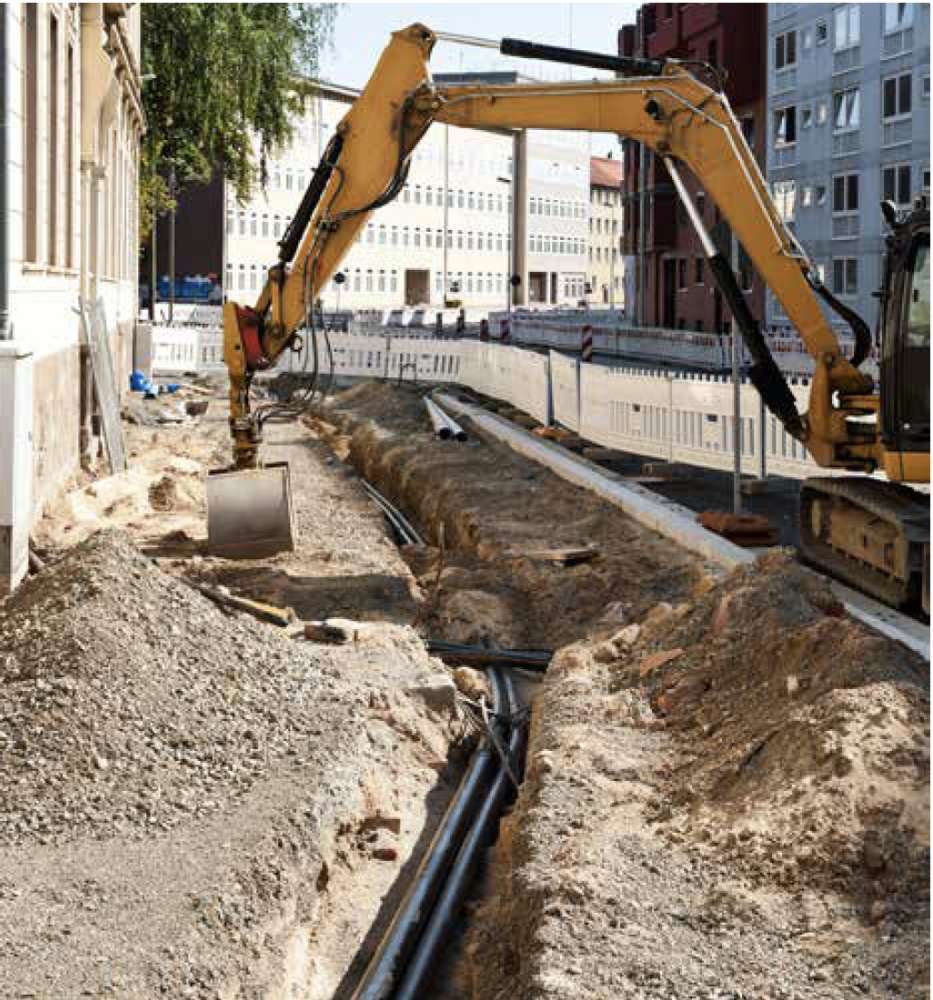

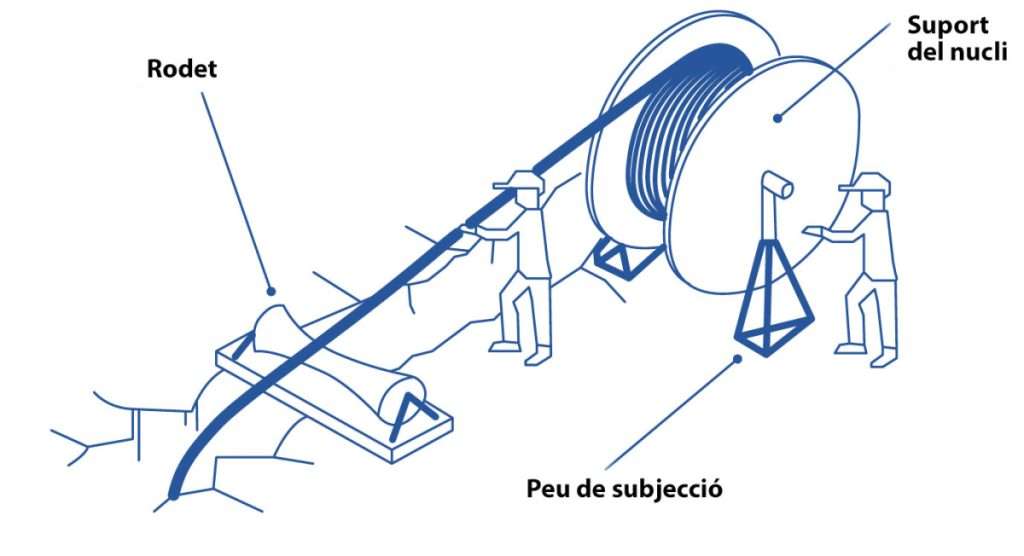

Un dels factors més importants a considerar és el traçat del cable durante la seva instal·lació. Per una banda, la distància que serà necessària que recorri el cable, així com també la complexitat del propi traçat. L’ús de rodet en el moment d’instal·lar el cable, amb una amplada i superficie idònia, permet evitar agressions externes que poden fer malbé la cobertura del cable. Es pot considerar una petita reducció del rado de corbatura permès, casos en els que la temperatura mínima del cable ha de ser de, com a mínim, 30ºC i el doblegat ha de realitzar-se amb un rodet pre-format.

Per a un correcte enrotllat i desenrotllat del cable, la bobina ha d’estar elevada uns 10-15 cm. La bobina ha d’estar en posició vertical, ja que en cas d’estar horitzantal pot ocasionar desperfectes seriosament el cable degut a la torsió simple o doble que es pugui generar desde la sortida del cable a la bobina fins a la rasa.

INSTAL·LACIÓ D’UN CABLE A L’EXTERIOR

Hi ha diferents aspectes ambientals que s’han de tenir en compte a l’hora d’instal·lar un cable elèctric. Per una banda, s’ha de valorar la presència d’aigua o humitat. Qualsevol desperfecte a la cobertura exterior del cable durant la instal·lació por provocar un mal funcionament del cable per l’accés d’aigua o humitat a l’interior. Les proteccions dels extrems del cable no s’han de retirar fins que s’hagi finalitzat la instal·lació. En cas de fer-ho abans i detectar una alteració en el cable, és recomanable inspeccionar el primer metre de cable i, si és necessari, tallar-lo i llençar-lo.

La temperatura a la que serà exposat el cable és un altre element a tenir en compte, sent imprescindible informar-se sobre la temperatura mínima-màxima de servei i d’instal·lació i/o manipulació. Aquesta informació és fàcilment accessible a través de la fitxa tècnica del cable.

Un tercer aspecte ambiental important a tenir en compte és la protecció del cable contra el foc, sent necessari verificar que el cable compleix la legislació vigent i, en cas de ser precís, validar el grau de regulación CPR que compleix. Els cables amb la qualificació AS o AS+ són els més segurs en cas d’incendi, facilitant les feines d’evacuació i protegint els bens materials.

FORÇA DE TRACCIÓ

La configuració de la instal·lació d’un cable i el mecanisme seleccionat per dur-la a terme determinen quina és la forç de tracció aplicable a la tasca. És molt important no sobrepassar-la perquè, si es fa, es pot provocar desperfectes en el cable, o bé trencant-lo o reduint la durada de la seva vida útil a un nivell òptim.

INSTAL·LACIÓ SUPORTADA

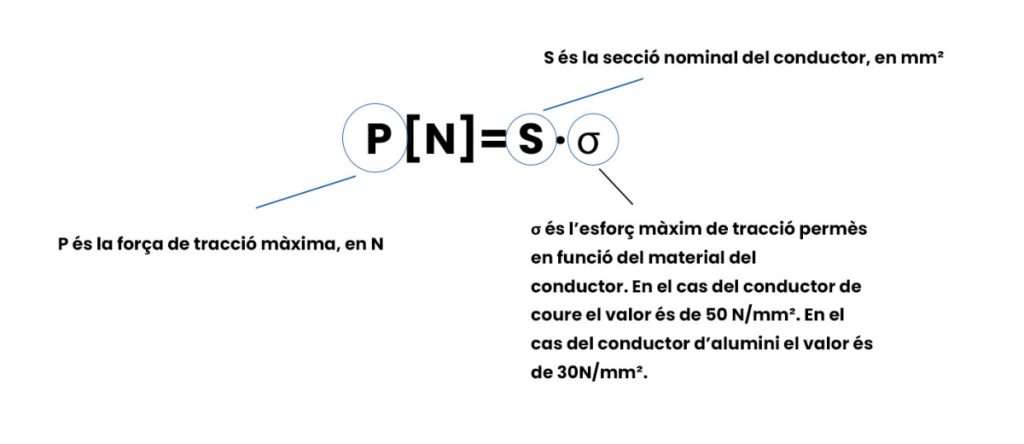

En el cas que es tracti d’una instal·lació d’un cable suportada (les que el pes del mateix cable està en contacte directa o indirectamente camb el terra o el subsòl en tota la longitud de la instal·lació), la força màxima de tracció sobre el conductor es calcula amb aquesta fòrmula.

La força màxima de tracció té en compte una elongació del conductor màxima permesa del 0,2%. En cas que el cable sigui multiconductor, es considera la suma de totes les seccions nominals dels conductors.

La força de tracció també pot aplicar-se a través d’un mecanisme de fricció que actui sobre la cobertura exterior. En aquest cas, la força de tracció màxima es calcula amb aquesta fòrmula.

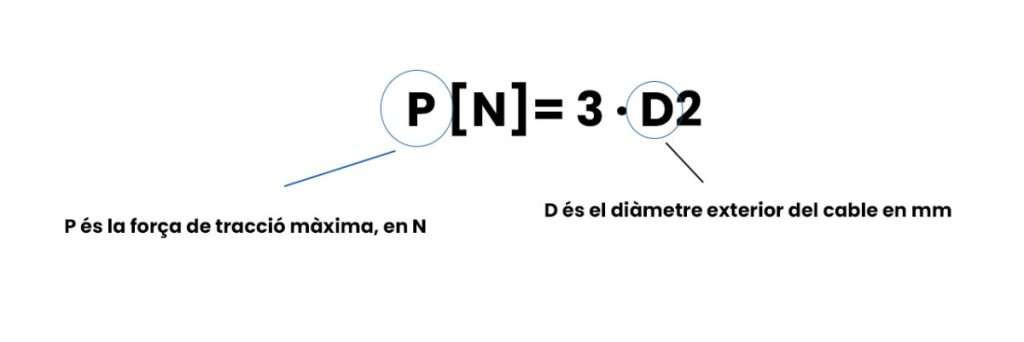

S’ha de verificar que la força de tracció sobre la cobertura exterior no supera la força calculada amb la secció del conductor. No obstant, des de Top Cable, no recomanem aquest mètode, ja que l’esforç de tracció provocat sobre el material de la cobertura pot provocar, en funció de les condicions ambientals, a una contracció posterior que pot desenvocar en futurs problemes.

Per a cables unipolars, recomanem que el valor total de la força de tracció no sigui superior a 2.5 vegades la força màxima d’un únic cable. En el cas de cables disposats en paral·lel la força de tracció total no hauria de sobrepassar N-1 vegades el valor màxim per un cable unipolar, sent N el número de cables en paral·lelo disposats al mateix temps.

INSTAL·LACIÓ AUTO-SUPORTADA

Un altre tipus d’instal·lació és la auto-suportada (els cables són instal·lats en parets i sostres, uns metres per sobre del terra), casos en els que s’ha d’evitar la concentració de tensions en els cables col·locant-los en posicions naturals abans de fixar-los.

En cas d’estesa espaiada de cables unipolars, pueden fer-se servir brides de plàstic per tal de subjectar el cable (també poden ser d’acer en els casos en els que no hi hagi circuit magnètic sobre el cable unipolar). És important no pressionar en excés el cable amb la brida per tal que pugui experimentar sense patir desperfectes les expansions i contraccions longitudinals i transverslas provocades pels efectes tèrmics.

ALTRES RECOMENACIONS PER LA INSTAL·LACIÓ D’UN CABLE

Per acabar, per poder completar la instal·lació d’un cable elèctric recomanem tenir ben present la informació facilitada a la fitxa tècnica del cableen relació al radio de corbatura mínim, les vibracions, els agents químics, impactes i altres efectes mediambientals.

Per qualsevol dubte que et pugui sorgir en el procés, no dubtis en contactar amb el nostre equip tècnic.
