Instalación de un cable de forma segura

El primer paso para poder garantizar la instalación de un cable de manera segura es que lo haga un instalador cualificado y autorizado, con los conocimientos óptimos para realizar el trabajo. Teniendo la cualificación pertinente, es responsabilidad del instalador conocer las normativas vigentes de cada territorio en el que se lleva a cabo la instalación de un cable. Una persona cualificada tendrá conocimientos para poder hacer una correcta selección previa del cable minimizando así los riesgos de un mal funcionamiento.

TRAZADO DE LA INSTALACIÓN DE UN CABLE

Uno de los factores más importantes a considerar es el trazado del cable durante su instalación. Por un lado, la distancia que será necesaria que recorra el cable, así como también la complejidad del mismo. El uso de rodillo en el momento de instalar el cable, con una anchura y superficie idónea, permite evitar agresiones externas que pueden dañar la cubierta del cable. Se puede considerar una pequeña reducción del radio de curvatura permitido, en cuyo caso la temperatura mínima del cable tiene que ser de al menos 30ºC y el doblado debe realizarse mediante un rodillo pre-formado.

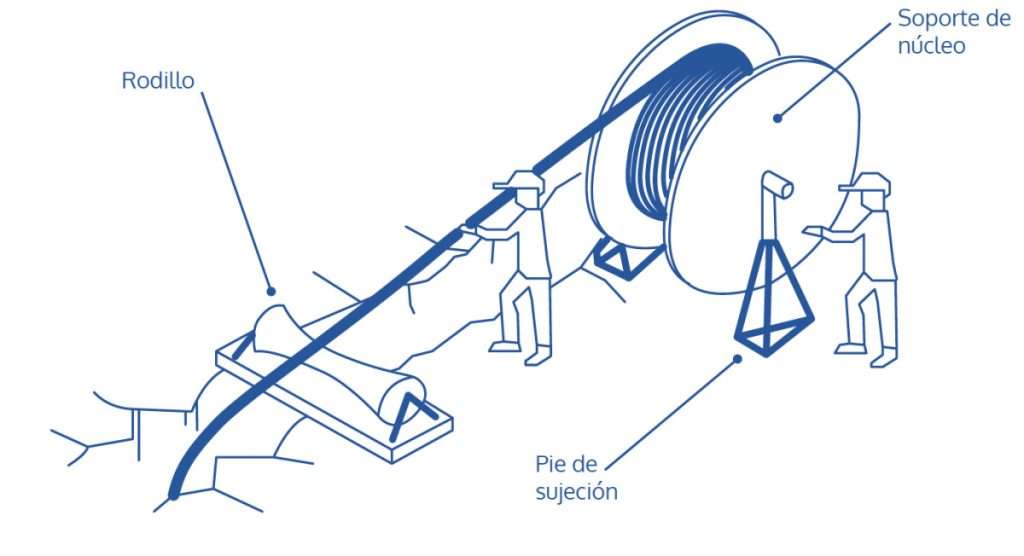

Para un correcto enrollado y desenrollado del cable, la bobina tiene que estar elevada entre 10 – 15 cm. La bobina tiene que estar en posición vertical, ya que si está en horizontal puede dañar seriamente el cable debido a la torsión simple o doble que se puede generar desde la salida de cable en la bobina hasta la zanja.

INSTALACIÓN DE UN CABLE EN EL EXTERIOR

Hay diferentes aspectos ambientales que hay que tener en cuenta a la hora de instalar un cable eléctrico. Por un lado, hay que valorar la presencia de agua o humedad. Cualquier desperfecto en la cubierta exterior del cable durante la instalación puede provocar un mal funcionamiento del cable por el acceso de agua o humedad en el interior. Las protecciones de los extremos del cable no se tienen que retirar hasta que se ha finalizado la instalación. En caso de hacerlo antes y detectar una alteración en el cable, es recomendable inspeccionar el primer metro de cable y, si es necesario, cortarlo y desecharlo.

La temperatura a la que va a ser expuesto el cable es otro elemento a tener en cuenta, siendo imprescindible informarse sobre la temperatura mínima/máxima de servicio y de instalación y/o manipulación. Esta información es fácilmente accesible a través de la ficha técnica del cable.

Un tercer aspecto ambiental importante a tener en cuenta es la protección del cable contra el fuego, siendo necesario verificar que el cable cumple la legislación vigente y, en caso de ser preciso, validar el grado de regulación CPR que cumple. Los cables con la calificación AS o AS+ son los más seguros en caso de incendio, facilitando las tareas de evacuación y protegiendo los bienes materiales.

FUERZA DE TRACCIÓN

La configuración de la instalación de un cable y el mecanismo seleccionado para llevarla a cabo determinan cuál es la fuerza de tracción aplicable en el trabajo. Es muy importante no sobrepasarla porque, de hacerlo, se puede dañar el cable, o bien rompiéndolo o minimizando su tiempo de vida útil a un óptimo nivel.

INSTALACIÓN SOPORTADA

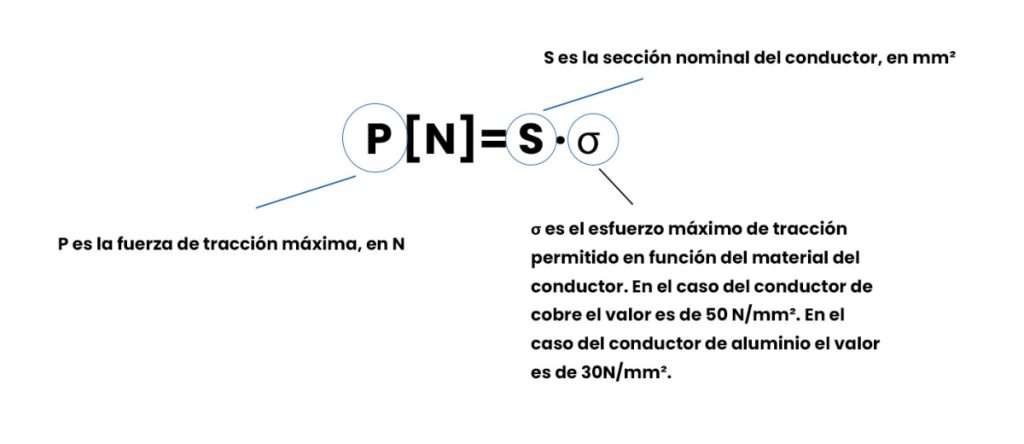

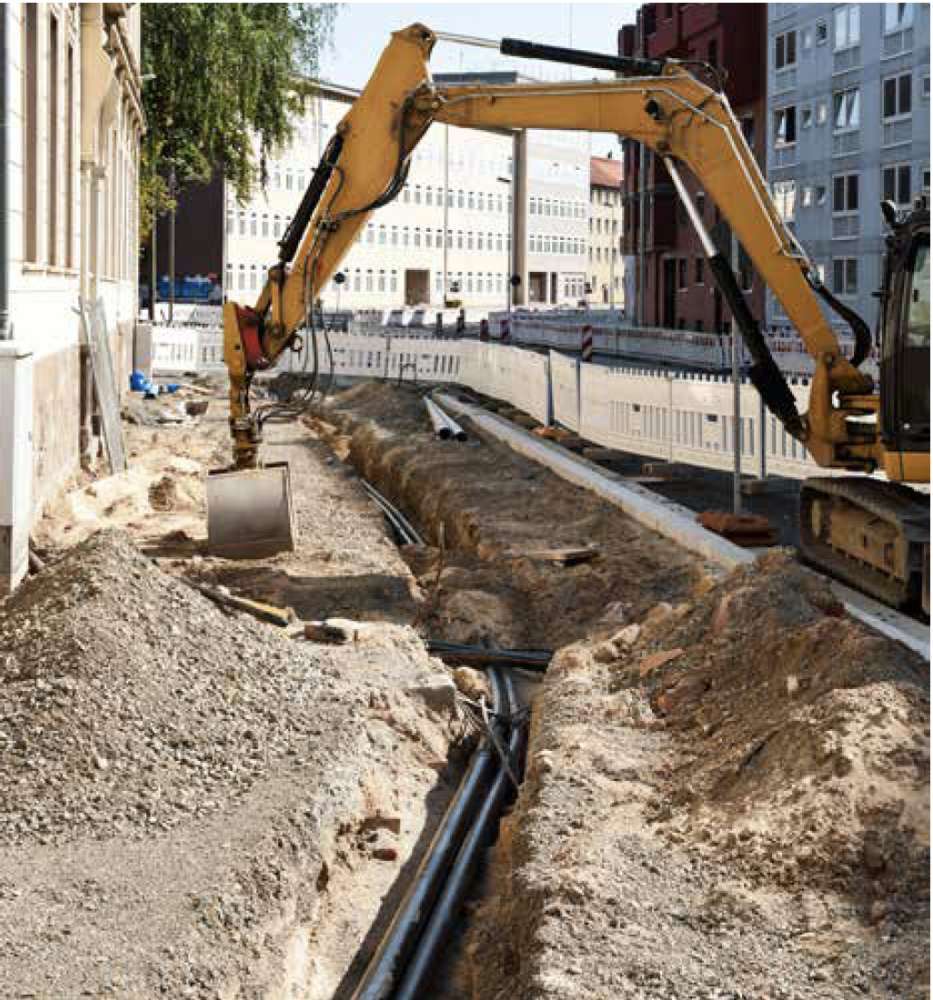

En el caso que se trate de una instalación de un cable soportada (las que el peso del propio cable está en contacto directa o indirectamente con el suelo o el subsuelo en toda la longitud del tendido), la fuerza máxima de tracción sobre el conductor se calcula con esta fórmula.

La fuerza máxima de tracción tiene en cuenta una elongación del conductor máxima permitida del 0,2%. En caso de que el cable sea multiconductor, se considera la suma de todas las secciones nominales de los conductores.

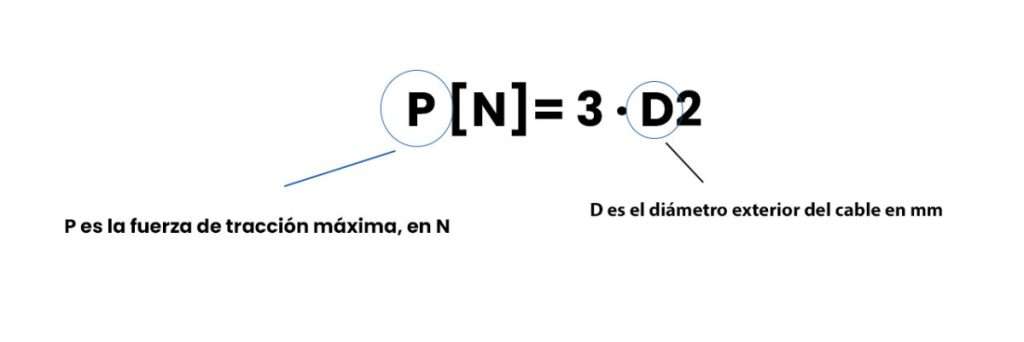

La fuerza de tracción también puede aplicarse mediante un mecanismo de fricción que actúe sobre la cubierta exterior. En este caso, la fuerza de tracción máxima se calcula con esta fórmula.

Se debe verificar que la fuerza de tracción sobre la cubierta exterior no supera la fuerza calculada con la sección del conductor. No obstante, desde Top Cable no recomendamos este método, ya que el esfuerzo de tracción provocado sobre el material de la cubierta puede dar lugar en función de las condiciones ambientales a una contracción posterior de la misma provocando problemas futuros.

Para cables unipolares, recomendamos que el valor total de la fuerza de tracción no sea superior a 2.5 veces la fuerza máxima de un solo cable. En el caso de cables dispuestos en paralelo la fuerza de tracción total no debería exceder N-1 veces el valor máximo para un cable unipolar, siendo N el número de cables en paralelo tendidos a la vez.

INSTALACIÓN AUTO-SOPORTADA

Otro tipo de instalación es la auto-soportada (los cables son instalados en paredes y techos, unos metros por encima del suelo), casos en los que hay que evitar la concentración de tensiones en los cables colocándolos en posiciones naturales antes de fijarlos.

En caso de tendido espaciado de cables unipolares, pueden utilizarse bridas de plástico para sujetar el cable (también pueden ser de acero siempre que no haya circuito magnético sobre el cable unipolar). Es importante no presionar en exceso el cable con la brida para que este pueda experimentar sin daños las expansiones y contracciones longitudinales y transversales provocadas por los efectos térmicos.

OTRAS RECOMENDACIONES PARA LA INSTALACIÓN DE UN CABLE

Por último, para completar correctamente la instalación de un cable eléctrico recomendamos tener bien presente la información facilitada en la ficha técnica en relación al radio de curvatura mínimo, las vibraciones, los agentes químicos, impactos y otros efectos medioambientales.

Para cualquier duda que te pueda surgir en el proceso, ni dudes en contactar con nuestro equipo técnico.
