Sicheres Verlegung eines Kabels

Der erste Schritt zur sicheren Verlegung eines Kabels besteht darin, es von einem qualifizierten und zugelassenen Installateur verlegen zu lassen, der über die optimalen Kenntnisse zur Durchführung der Arbeiten verfügt. Es liegt in der Verantwortung des Installateurs, die geltenden Vorschriften in jedem Gebiet, in dem die Installation eines Kabels durchgeführt wird, zu kennen und über die entsprechende Qualifikation zu verfügen. Eine qualifizierte Person verfügt über das nötige Wissen, um eine korrekte Vorauswahl des Kabels zu treffen und so das Risiko einer Störung zu minimieren.

KABELVERLEGEPLAN

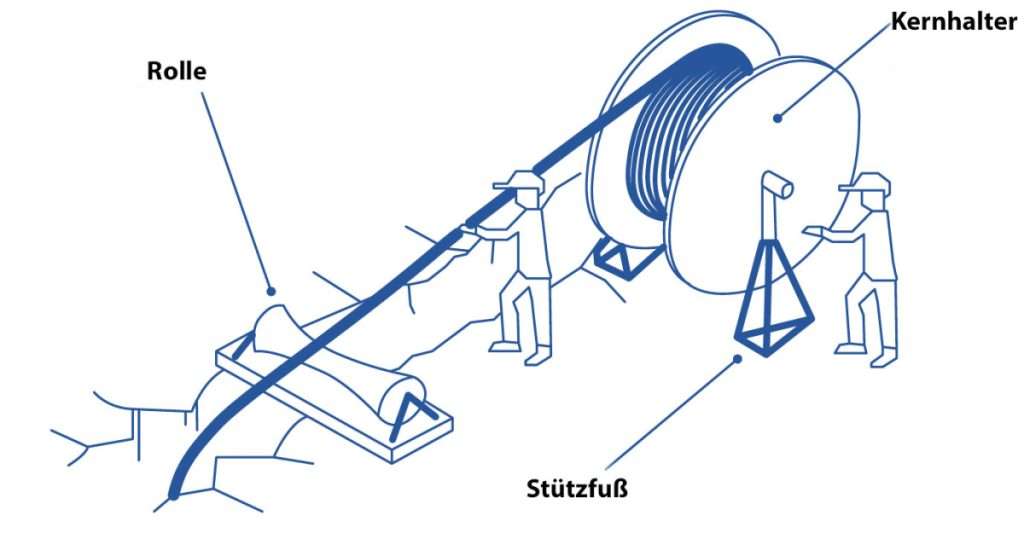

Einer der wichtigsten Faktoren, die bei der Installation zu berücksichtigen sind, ist die Kabelverlegung. Zum einen die Entfernung, die das Kabel zurücklegen muss, und zum anderen die Komplexität des Kabels. Die Verwendung einer Rolle bei der Verlegung des Kabels mit geeigneter Breite und Oberfläche vermeidet äußere Einflüsse, die den Kabelmantel beschädigen könnten. Eine geringfügige Verringerung des zulässigen Biegeradius kann in Betracht gezogen werden. In diesem Fall muss die Mindesttemperatur des Kabels mindestens 30 ºC betragen, und die Biegung muss mit einer vorgeformten Rolle durchgeführt werden.

Zum korrekten Auf- und Abwickeln des Kabels muss die Trommel um 10 – 15 cm angehoben werden. Die Trommel muss sich in einer vertikalen Position befinden, da eine horizontale Position das Kabel aufgrund des einfachen oder doppelten Dralls, der vom Kabelausgang an der Trommel bis zum Graben entstehen kann, ernsthaft beschädigen kann.

VERLEGUNG EINES KABELS IM FREIEN

Bei der Verlegung eines elektrischen Kabels müssen verschiedene Umweltaspekte berücksichtigt werden. Zum einen muss das Vorhandensein von Wasser oder Feuchtigkeit geprüft werden. Jede Beschädigung des Außenmantels des Kabels während der Installation kann dazu führen, dass das Kabel aufgrund des Eindringens von Wasser oder Feuchtigkeit im Inneren nicht mehr funktioniert. Die Kabelendverschlüsse dürfen erst nach Abschluss der Installation entfernt werden. Bei vorzeitiger Demontage und wenn eine Störung im Kabel festgestellt wird, ist es ratsam, den ersten Meter des Kabels zu untersuchen und es gegebenenfalls abzuschneiden und zu entsorgen.

Die Temperatur, der das Kabel ausgesetzt sein wird, ist ein weiteres Element, das berücksichtigt werden muss, und es ist wichtig, über die minimale/maximale Betriebs- und Installations- und/oder Handhabungstemperatur informiert zu sein. Diese Informationen sind leicht über das technische Datenblatt des Kabels zugänglich.

Ein dritter wichtiger Umweltaspekt, den es zu berücksichtigen gilt, ist der Brandschutz des Kabels. Es muss überprüft werden, ob das Kabel den geltenden Rechtsvorschriften entspricht, und gegebenenfalls muss die CPR-Einstufung, die es erfüllt, bestätigt werden. Kabel mit der Einstufung AS oder AS+ sind im Brandfall am sichersten und erleichtern die Evakuierung und den Schutz von Sachgütern.

ZUGFESTIGKEIT

Die Konfiguration einer Seilinstallation und der für die Ausführung gewählte Mechanismus bestimmen die anwendbare Zugkraft für die jeweilige Aufgabe. Es ist sehr wichtig, diese nicht zu überschreiten, da dies zu einer Beschädigung des Seils führen kann, entweder durch Bruch oder durch Minimierung seiner Lebensdauer auf ein optimales Niveau.

UNTERSTÜTZTE INSTALLATION

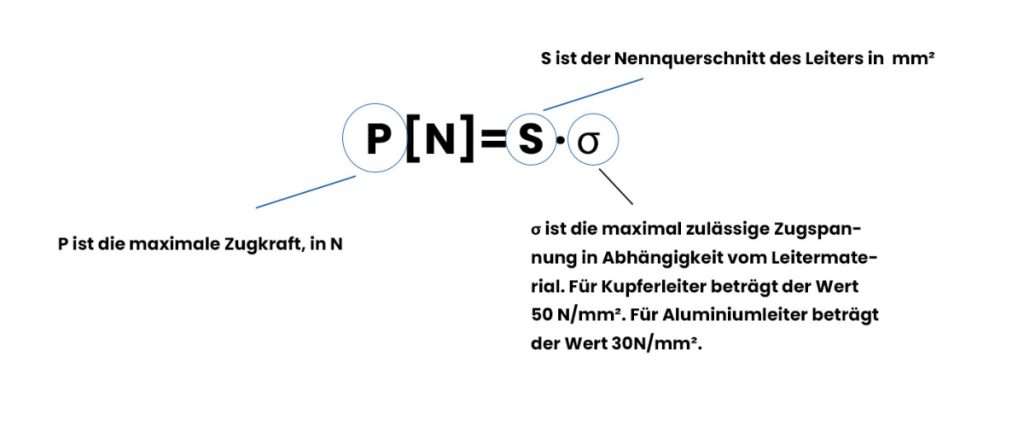

Bei einer gestützten Kabelanlage (bei der das Gewicht des Kabels selbst über die gesamte Länge des Kabels direkt oder indirekt mit dem Boden oder dem Untergrund in Berührung kommt) wird die maximale Zugkraft auf den Leiter nach dieser Formel berechnet.

Bei der maximalen Zugfestigkeit wird eine maximal zulässige Leiterdehnung von 0,2 % berücksichtigt. Bei einem mehradrigen Kabel wird die Summe aller Leiternennquerschnitte berücksichtigt.

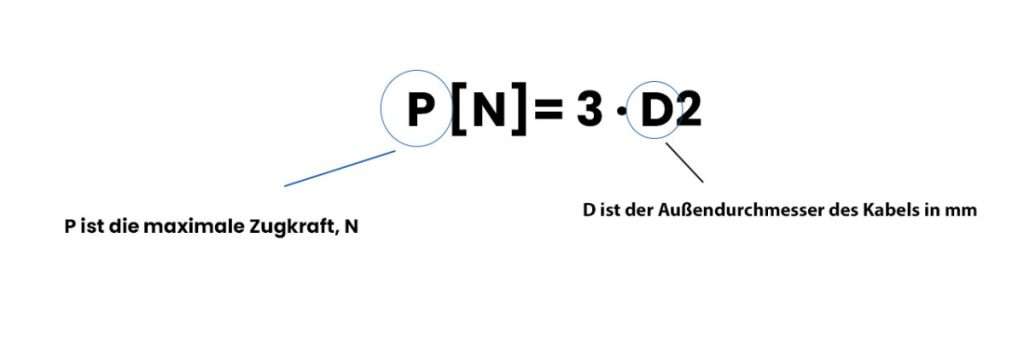

Die Zugkraft kann auch durch einen auf den Außenmantel wirkenden Reibungsmechanismus aufgebracht werden. In diesem Fall wird die maximale Zugkraft mit dieser Formel berechnet.

Es muss sichergestellt werden, dass die Zugkraft auf den Außenmantel die mit dem Leiterquerschnitt berechnete Kraft nicht überschreitet. Wir von Top Cable raten jedoch von dieser Methode ab, da die auf das Mantelmaterial einwirkende Zugkraft je nach Umgebungsbedingungen zu einer nachträglichen Schrumpfung des Mantels führen kann, die spätere Probleme verursacht.

Für einadrige Kabel empfehlen wir, dass der Gesamtwert der Zugkraft das 2,5-fache der maximalen Kraft eines einzelnen Kabels nicht überschreiten sollte. Bei parallel verlegten Kabeln sollte die Gesamtzugkraft das N-1-fache des Höchstwerts für ein einadriges Kabel nicht überschreiten, wobei N die Anzahl der gleichzeitig verlegten parallelen Kabel ist.

FREITRAGENDE MONTAGE

Eine andere Art der Verlegung ist die freitragende Verlegung (die Kabel werden in Wänden und Decken in einigen Metern Höhe über dem Boden verlegt), bei der eine Spannungskonzentration in den Kabeln vermieden werden muss, indem sie vor der Befestigung in natürliche Positionen gebracht werden.

Bei der Verlegung von Einleiterkabeln in Abständen können Kabelbinder aus Kunststoff verwendet werden, um das Kabel zu halten (sie können auch aus Stahl bestehen, sofern das Einleiterkabel keinen magnetischen Kreis aufweist). Es ist wichtig, mit dem Kabelbinder keinen übermäßigen Druck auf das Kabel auszuüben, damit sich das Kabel ohne Beschädigung durch thermische Einflüsse in Längs- und Querrichtung ausdehnen und zusammenziehen kann.

WEITERE EMPFEHLUNGEN FÜR DIE VERLEGUNG EINES KABELS

Um die Installation eines elektrischen Kabels korrekt auszuführen, empfehlen wir Ihnen, die Angaben im technischen Datenblatt in Bezug auf den Mindestbiegeradius, Vibrationen, chemische Stoffe, Stöße und andere Umwelteinflüsse zu beachten.

Sollten Sie während des Prozesses irgendwelche Zweifel haben, zögern Sie nicht, unser technisches Team zu kontaktieren.
